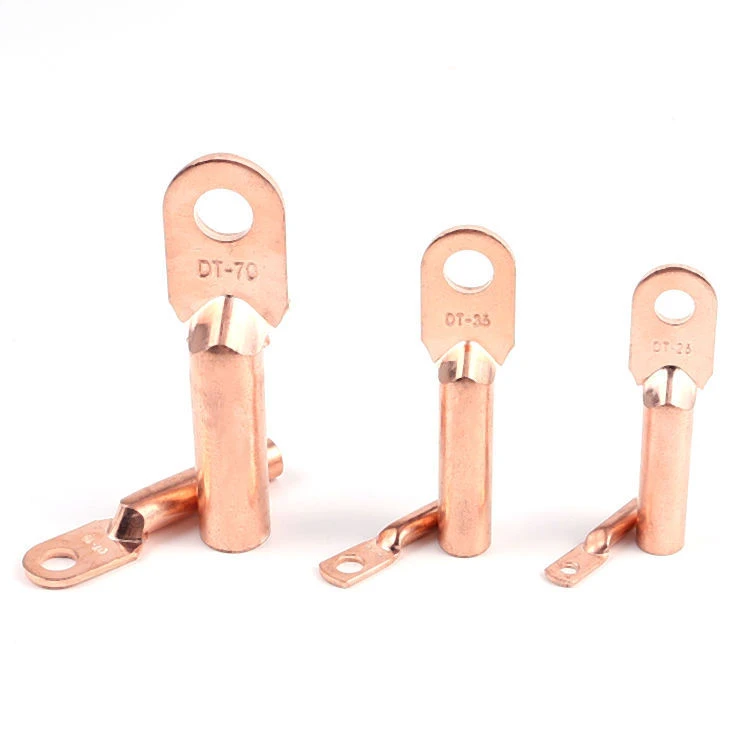

DT Copper Lug розроблений із внутрішньою герметичною стінкою гумовим кільцем, спеціально розробленим для вологого та жирного середовища, що підходить для 10-630 мм² Діаметра проводу, струм 50-800 A, "DT" У своїй моделі представляє структуру блокування масла, суфікс відповідає дротяному діаметрі, такому, як DT {2}}}, у поєднанні 25 мм. Ця стаття базується на стандартних даних IEC 61238 та виміряних галузях та пояснює параметри та логіку вибору повного діапазону моделей DT мідного носа.
Порівняння специфікацій
| Модель | Застосовуваний діаметр дроту (мм²) | Оцінений струм (a) | Діаметр отвору болта (мм) | Матеріал герметичного кільця | Типові сценарії застосування |
| Dt -10 | 6-10 | 50-85 | 5.3 | Силіконова гума (стійкий до масла) | Шафа управління низькою напругою, проводка приладів |
| Dt -16 | 10-16 | 85-125 | 6.5 | Фтороруб | Морська електрична, хімічна техніка |
| Dt -25 | 16-25 | 125-160 | 8.2 | Силіконова гума | Фотоелектрична коробка з перехрестям, зовнішня коробка розподілу |
| Dt -50 | 35-50 | 200-250 | 10.5 | Фтороруб | Система зберігання енергії, шафа з високою напругою |
| Dt -95 | 70-95 | 315-400 | 13 | Силіконова гума | Нова купа зарядки транспортних засобів, важка промисловість |
| Dt -240 | 150-240 | 500-630 | 16 | Фтороруб | Передача живлення, велика техніка |
| Dt -630 | 400-630 | 800-1000 | 21 | Фтороруб | Підстанція, система електроенергії |
Примітка:
1. Номінальний струм обчислюється на основі температури навколишнього середовища 40 градусів і температури підвищується менше або дорівнює 50 К. Практичне застосування вимагає отримання 15%-20%;
2. Флюорорубне герметичне кільце має температурну стійкість -20 ступінь ~ +200 ступінь та кращу стійкість до масла, ніж силіконова гума.
Особливості
1. Герметичний та вологостійкий дизайн
Двошарова ущільнювача внутрішнього гумового кільця та зовнішньої термозмінної трубки (захист IP68), стійкий до промивання водних пістолетів високого тиску
2. Опір вібрації та механічна міцність
1) Шестикутне обтисання:
Сила обтискування, що перевищує або дорівнює діаметру дроту * 8n/мм² (наприклад, dt -25 вимагає 200n), міцність на розрив більша або дорівнює 500n;
2) Вібраційний тест:
Проведено IEC 61373 Class B Standard (20G прискорення, 5-200 HZ)
3. Матеріал і покриття
1) Провідник:
Т2 мідь (провідність, що перевищує або дорівнює 98% IACS), деякі моделі піддаються різному/срібному (контактний опір менше або дорівнюють 0. 5mω);
2) Shell:
Pa 66+30% скляного волокна (ul94 v -0 полум'я), -40 ступінь ~ +120 стійкий ступінь ступеня
Нотатки
1. Діаметр дроту та відповідність ущільнення
1) Контроль помилок:
Зовнішній діаметр кабелю повинен бути 0. 1-0. 3 мм менше, ніж внутрішній діаметр клеми DT (наприклад, DT -16 Внутрішній діаметр 6,2 мм для 10 мм² провід);
2) Багатоядерна обробка дроту:
Застосовуйте електропровідну жир (наприклад, Dow Corning DC -4) Після скручування, заповнення герметиком і покрийте 80% площі слота.
2. Пристосованість до навколишнього середовища застосування
1) Зберігане нафта середовище:
Переважні ущільнювачі фторуббер (стійкі до дизельного та мастильного масла);
2) Сценарії високої вологості:
Трубка з подвійною стінкою термічної обробки (наприклад, 3 м FP -301) встановлюється для витримки 100% вологості
3. Технічні характеристики процесу встановлення
1) Обтисні інструменти:
16 мм² або менше: ручні обтисні плоскогубці
16 мм² і більше: гідравлічні плоскогубці
2) Критерії прийняття:
Контактний опір менше або дорівнює в 1,1 рази більше однакової довжини кабелю;
Витримує AC2500V/1min без поломки
Поширені проблеми та рішення
1. Старіння та невдача печатки
1) Причина:
Довгострокова висока температура або контакт з корозійними носіями
2) Контрзаходи:
Регулярно замініть печатку (рекомендується раз на 2 роки), вибирайте фторорубковий матеріал,
2. Неправильне обтисання призводить до підвищення температури
1) Виявлення:
Infrared thermal imager monitors temperature difference >15K;
2) Обробка:
Повторно-крипт при стандартному тиску та проведіть тест на розтяг (більше або дорівнює 50 н/мм²)
3. Корозія отвору болта
Профілактика: оцинковані сталеві болти + змащування анти-річки (WD -40), болти з нержавіючої сталі для вологих середовищ
