Типи роз'ємів JST IP67 Серія SM



Оптова торгівля агентом JST серії SM із пластиковою корпусною клемою 2,5 мм, підтримкою 2 контактів для індивідуального кабелю

- Стан: 100% новий

- Номер порту: 2 3 4 5 6 7 8 9 10pin

- Електричні характеристики: 600 В (1000 В знаки та світильники) 20 Максимум

- Колір: помаранчевий і сірий

- Електричні характеристики: 32A 250V / 4KV

- Для гнучких провідників: 0.08- 2.5 мм2

- Максимальна робоча температура: 85º

Тип інтерфейсу	PCI
Якість виготовлення	Припій
Контактний матеріал	Нейлон
Контактний матеріал	Фосфориста бронза
Сертифікат	CQC CE RoHS
Терміни оплати	100% T/T, кредитна картка Mastercard, payoneer, e-Checking

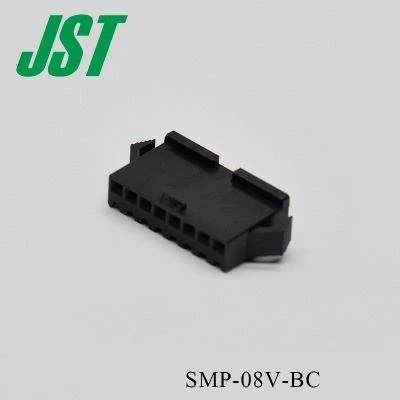

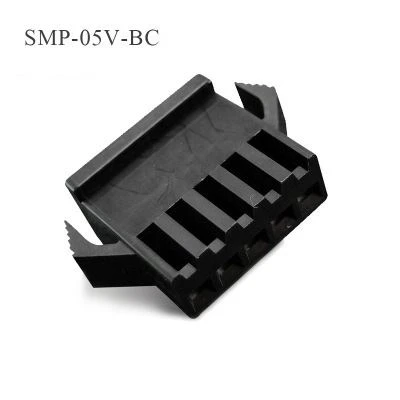

Параметр роз'єму серії JST SMP

---

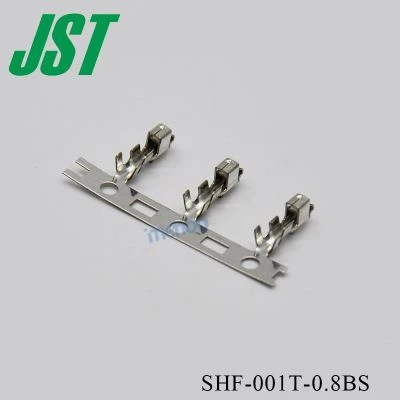

Опис кожної функціональної частини терміналу JST такий:

1. Блокувальні клеми мають блокувальні пристрої. Самоблокувальні отвори наших звичайних терміналів зазвичай мають 3 положення. Передня, задня та дві сторони терміналу використовуються для фіксації терміналу та запобігання його відступанню та падінню.

2. Позиція контакту між зоною обтиску сердечника та клемою, і сигнал струму передається через контактну область, яка також є найважливішою позицією для забезпечення провідності.

3. Область ізоляції, де шар ізоляції дроту та контакт клеми виконують дві функції.

①: Запобігайте оголенню сердечника провідника через усадку ізоляційного шару, а явище короткого замикання дугового з’єднання виникає за умови високої напруги;

②: Клема та дріт у зоні обтиску ізоляції обмежують амплітуду коливання, щоб уникнути можливості розриву сердечника дроту через велике коливання.

4. Направляючий пристрій при установці фіксованого рейкового наконечника в оболонку. Основні функції фіксованої рейки дві:

①: Коли термінал встановлено в захисній гільзі, він відіграє керівну роль;

②: після того, як термінал встановлено в оболонку, термінал фіксується в оболонці та не може розгойдуватися, що підвищує можливість збирання та стабільність між терміналом, терміналом і оболонкою.

5. Передні та задні захисні отвори — це опуклі отвори, які захищають сердечник дроту в зоні обтиску від пошкодження під час процесу з’єднання холодним штампуванням і залишаються після екструзії та деформації під час обтиску.

6. Після завершення холодного штампування провідного дроту та клеми жила дроту перед переднім захисним портом є жилою дроту в перехідній зоні.

7. Буферна перехідна зона - це область між зоною обтиску сердечника та зоною обтиску ізоляції під час процесу штампування, а основною функцією є зона деформації та дифузії напруги, викликаної з'єднанням холодного штампування.

Навички обтиску клемних роз’ємів JST

Блокуючий пристрій терміналу JST в оболонці, самоблокуючий порт звичайного терміналу, як правило, має 3 положення: передня частина терміналу, задня частина терміналу та дві сторони терміналу. Його функція полягає в тому, щоб зафіксувати термінал в оболонці, щоб запобігти відступу терміналу. З піхв). Зона обтиску жили - це контактна зона між провідником і клемою, через яку передається струм і сигнали між клемою та проводом та електричними приладами. У той же час, це також найважливіша сфера для забезпечення електричних і механічних характеристик.

1. Зона контакту між ізоляційним шаром зони обтиску ізоляції та клемою JST. Ця зона виконує дві функції:

① Запобігайте оголенню сердечника провідника на кінці оболонки, спричиненому усадкою шару ізоляції провідника, і явищу короткого замикання дугового з’єднання відбувається за умови високої напруги;

② Після того, як кінець клеми торкнеться обмотки дроту в зоні обтиску ізоляції, обмежте амплітуду коливання між проводом і клемою, щоб запобігти розриву сердечника через велике коливання.

2. Направляючий пристрій, коли фіксований рейковий термінал встановлено в оболонку, і основні функції фіксованого рейки є двома:

① Відіграйте керівну роль, коли термінал встановлено в оболонці;

② Після того, як термінал встановлено в оболонку, він відіграє роль фіксації терміналу, щоб термінал не міг обертатися або хитатися вліво та вправо в оболонці, щоб забезпечити збірку та стабільність терміналу та терміналу, а також термінал і оболонку.
Точка відсіка стрічки матеріалу – це місце, де обтискна матриця розділяє клему та смугу під час процесу холодного штампування. Передній і задній захисні порти використовуються для захисту сердечника дроту в зоні обтиску від пошкодження під час процесу холодного штампування. Виступ, що залишився після стиснення і деформації під час обтиску. Після завершення холодного штампування провідного дроту та клеми жила дроту перед переднім захисним портом є жилою дроту в перехідній зоні. Буферна перехідна зона — це область між зоною обтиску сердечника та зоною обтиску ізоляції під час процесу штампування з’єднання, яка в основному використовується як зона деформації та розповсюдження напруги, викликаної холодним штампуванням з’єднувачів JST.

Запобіжні заходи щодо обтиску клемного кабелю JST

Лінія з’єднання терміналів JST розділена на три частини: область підключення, область переходу та область обтиску. Як випливає з назви, область плагіна – це частина, де термінал з’єднується з іншою половиною терміналу. Ця частина розроблена розробником роз’єму для комбінації стикових клем і працює певним чином. Якщо з’єднання деформується під час обтиску, продуктивність з’єднувача буде знижена. Перехідна зона також не змінюється під час процесу обтиску. Якщо ви зміните положення пружної деталі або кінцевого упору, це також вплине на роботу з’єднувача.

1. Зона сполучення: провідний контакт, провідний контакт із відповідним затиском роз’єму.

2. Обжимна частина провідника: важлива частина з’єднання між клемою та проводом. Зазвичай керування після опресовування включає висоту торця, силу витяжки по ширині, аналіз поперечного перерізу тощо. Висота обжиму є найважливішим елементом керування.

3. Ізоляційна обтискна частина: зафіксуйте ізоляційну оболонку дроту, щоб мати захисний ефект. Коли обжим слабкий, ізоляційна обтискна деталь може легко впасти з дроту та не зможе пом’якшити зовнішній тиск, що призведе до розриву несправного дроту. Якщо обтиск буде надто щільним, сердечник дроту буде пошкоджено, а також відбудеться обрив несправного дроту.

4. Рот у формі дзвона: дугоподібна структура рота у формі дзвона в місці обтиску провідника під час обтиску може зменшити пошкодження серцевини дроту, а кіготь без зупинки може заблокувати термінал. Якщо ця деталь деформована, після вставлення пластикового корпусу та основного корпусу виникнуть такі дефекти, як відпадання.
